限位行程開關盒
APL-210、APL-310和APL-410型限位行程開關盒是傳送執行器和閥門的位置訊號到現場和遙控操作站。它能直接安裝在執行器上部，符合標準VDI/VDE 3845。特點有現場可視位置指示器，快速調整位置凸輪；可調式凸輪通過花鍵和彈簧安裝，只要開關凸輪脫離花鍵便可旋轉調整所需的位置，防掉外殼螺釘和兩個電纜進口G1/2"管接口 。內部行程開關預先連接接線終端，8個接線端子，并可用于電磁閥的連接。
APL-210(外殼防護型)(IP67) APL-310(外殼防護型)(IP67) APL-410(防水防爆型)(EXd ||BT4 BT4) 安裝說明
如果執行器 4 在關的位置上，開關盒 1 應該確認顯示為CLOSED位置，通過合適高度的連接支架 2 對準多功能指示器 3 上面的溝槽后使用四個螺栓進行安裝。

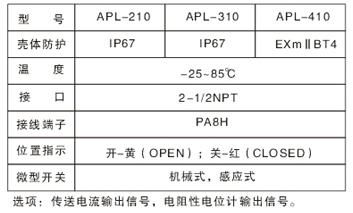

三、主要數據參數
四、操作說明 在需要調整開關位置時，根據圖示箭頭步驟示意進行操作：
１、推動凸輪彈簧壓縮，凸輪脫離花鍵嚙合。
２、隨意轉動凸輪調整所需的位置，調整后松開凸輪，確認凸輪已經被彈簧彈回復位嚙合。
機械式開關
OMRON SS-5GL
2 SPDT
直流：0.4A，125V DC
4A，30V DC
交流：3A，250V AC
5A，120V AC

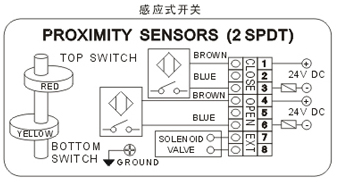

感應式開關
JEELON LJE-0224LA
2 SPDT
直流：10-30V DC
感應距離：2 mm 可選其它品牌：
P&F NJ2-V3-N
機械式開關
OMRON V-155-1A5
2 SPDT
直流：0.6A，125V DC

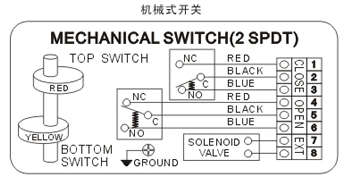

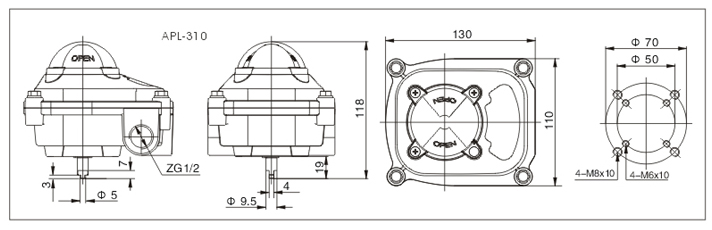

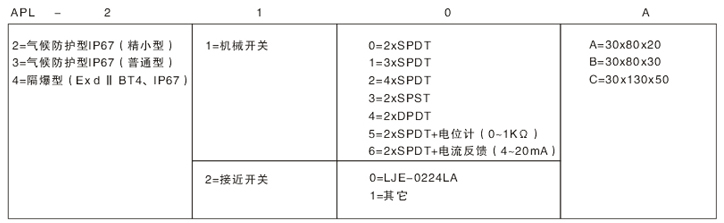

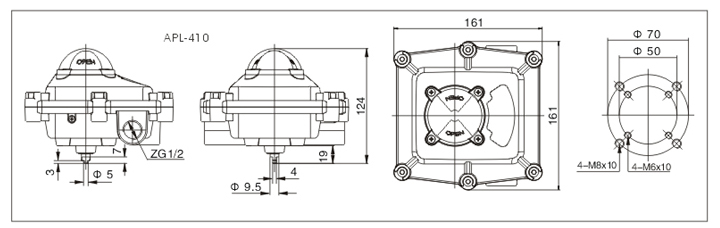

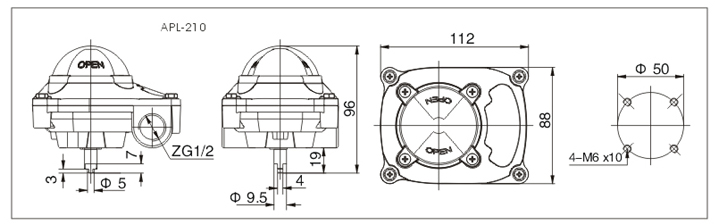

交流：16A，250V AC 接線圖   選型指南 外形連接尺寸

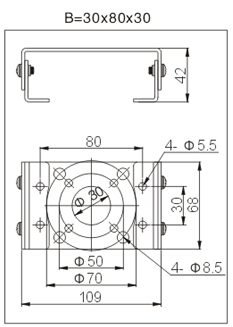

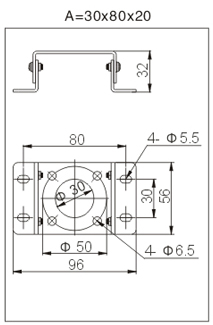

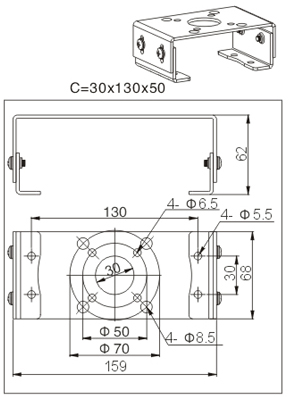

支架連接尺寸
|
