閥門型號:SFCV、HC44X 結構特點及用途
橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼捧及強化尼龍布做襯底。外層披翟橡膠制成閥瓣開關壽命可選l00萬次。該閥采用全流面積式設計，具有水頭損先小，不易堆積雜物維修簡便等特性。
該閥主要適用于給排水系統可安裝于水泵出水口處以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上以防止池水倒流至給水系統中。 主要零件材料 主要技術參數 型號 | 殼體試驗壓力（MPa） | 最高工作壓力（MPa） | 介質保溫 | HC44X-10 | 1.0 | 1.1 | 0-80℃ | HC44X-16 | 1.6 | 1.76 |

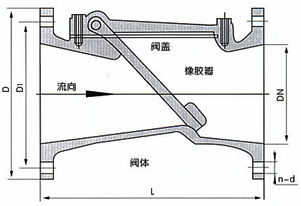

主要外形尺寸(法蘭連接尺寸按GB4216的規定)
型號 | DN | L | D | D1 | dn | n | HC44X-10 16 | 50 | 203 | 165 | 125 | 17.5 | 4 | 65 | 216 | 185 | 145 | 17.5 | 4 | 80 | 241 | 200 | 160 | 17.5 | 8 | 100 | 292 | 220 | 180 | 17.5 | 8 | 150 | 356 | 285 | 240 | 22 | 8 | 200 | 495 | 240 | 295 | 22 | 8 | 250 | 622 | 395 | 350 | 22 | 12 | 300 | 698 | 445 | 400 | 22 | 12 | 350 | 787 | 505 | 460 | 22 | 16 | 400 | 914 | 565 | 515 | 22 | 16 | 450 | 978 | 615 | 565 | 26 | 20 | 500 | 978 | 670 | 620 | 26 | 20 | 600 | 1295 | 780 | 725 | 30 | 20 |
|
