J41Y型鍛鋼截止閥主要用來接通或截斷管路中的介質，一般不用于調節流量。
應用范圍：
鍛鋼截止閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為截流裝置使用。 全徑或縮徑
明桿支架式
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
閥瓣可變換為節流型、針型、球型和止回閥。
結構特點：
鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊接連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
標準規范：
設計制造標準：GB/T12235、APl602、BS5352、ASME B16.34。
結構長度標準：GB/T 12221-2005；ASME B16.10
連接端標準：承插端符合ASME B16.11，螺紋端符合ASME B1.20.1
壓力溫度等級：GB/T 12224-2005；ASME B16.34

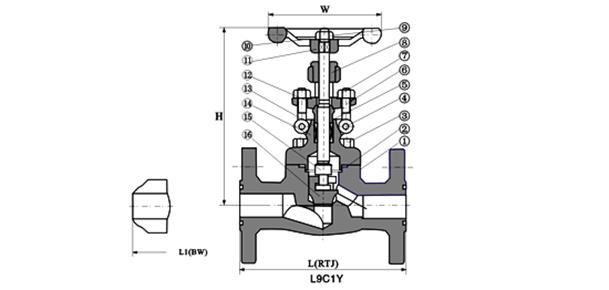

試驗檢驗標準：GB/T 13927-2008、APl598 標準材質明細表： 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105 | Type F22 | Type F304(L) | Type F316(L) | 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 墊片 | Corrugated SS+graphite | SS+PTFE | 3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 4 | 銷釘 | A276 420 | A276 304 | 5 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | 6 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 8 | 閥桿螺母 | A276 410 | 9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 10 | 銘牌 | SS | 11 | 手輪 | A197 | 12 | 填料壓板 | A216 WCB | A351 CF8 | 13 | 填料 | 柔性石墨 | PTFE | 14 | 閥蓋 | A105 | A276 304 | A182 F304(L) | A182 F316(L) | 15 | 閥桿 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) | 16 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ |
主要連接尺寸 NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 371 | H(BW) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 | H(開) | 207 | 207 | 240 | 258 | 330 | 355 | W | 125 | 125 | 160 | 160 | 180 | 200 | 柔性石墨 | RTJ | 8.0 | 13.2 | 17.4 | 19.0 | 24.5 | 31.0 | BW | 5.2 | 10.0 | 14.6 | 15.8 | 20.5 | 27.8 |
|
