產品概述 電動對夾式硬密封蝶閥密封形式分為(三偏心金屬密封、中線軟密封、雙偏心軟密封)幾種形式，采用回轉型電動執行器和對夾式蝶閥閥體組成，電動對夾式硬密封蝶閥可用于現場要求空間比較窄、管道距離較短的場合。蝶閥體內無連桿、螺栓等、工作可靠、使用壽命長，可以多工位安裝，不受介質流向影響。電動對夾式硬密封蝶閥廣泛應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。 主要特點 1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
3、密封材料耐老化、耐腐蝕，使用壽命長等特點。
4、兩截式閥桿無銷連接，結構簡單緊湊，維修方便。
5、閥座密封與靠背一體結構，減少閥座變形量。
6、閥桿軸向定位裝置，增強密封性、減少閥門扭矩。
7、可以任何位置安裝，維修方便。 主要技術參數 閥體 閥體形式 | 直通鑄造閥 | 公稱通徑 | DN50～1000mm | 公稱壓力 | PN1.0、1.6、2.5MPa | 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | 連接形式 | 對夾式 | 閥蓋形式 | 整體式 | 壓蓋型式 | 壓板壓緊式 | 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
閥內件 執行機構 執行器型號 | WT、DZW、HQ、DSR、381R | 主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | 防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄 | 環境溫度：-25～+70℃、環境濕度：≤95% |

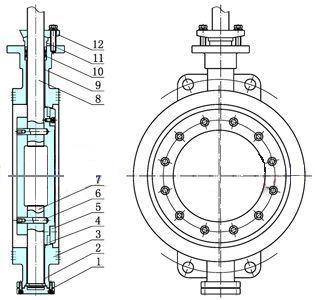

主要零件材料
1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M | 2 | 下軸套 | 銅合金、304、316 | 3 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M | 4 | 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 | 5 | 壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | 6 | 固定銷 | 25、35、45 | 7 | 上閥軸 | 2Cr13、304、316、316L | 8 | 下閥軸 | 2Cr13、304、316、316L | 9 | 上軸套 | 銅合金、304、316 | 10 | 填料 | 聚四氟乙烯/柔性石墨 | 11 | 填料壓套 | HT200、WCB、CF3、CF3M、CF8、CF8M | 12 | 填料壓板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
主要性能指標 公稱通徑DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 額定流量系數Cv | 110 | 180 | 232 | 368 | 656 | 1000 | 1760 | 3390 | 4730 | 6700 | 8900 | 10500 | 14800 | 20500 | 31000 | 43000 | 55600 | 70700 | 允許壓差(MPa) | ≤ 公稱壓力 | 動作范圍 | 0～90° | 泄露量 | 按GB/T4213-92，為Kv值的10-4 | 基本誤差 | ±2.5% | 回差 | ±2.5% | 死區 | 1% (可調) | 可調范圍 | 50:1 |

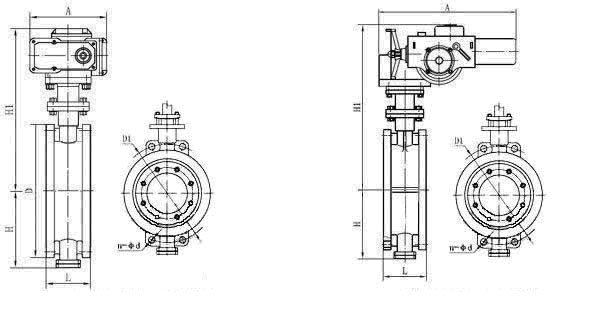

主要外形及連接尺寸
公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 | H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 | 550 | 640 | 710 | 770 | n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 | H1 | 根據所配執行機構而定 | A | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 | D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
|
