產品概述 電動三通法蘭球閥是由DSR角行程電動執行器及三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。電動三通法蘭球閥以220V單相交流電為動力源，接受控制系統的開關信號，通過單相電源切換驅動可逆單相齒輪減速機，使球閥按規定要求對管路進行切換。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封電動三通法蘭球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。電動三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。 主要特點 1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。 主要技術參數 閥體 閥體形式 | 三通鑄造球型閥 | 公稱通徑 | DN15～200mm | 公稱壓力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K | 法蘭標準 | JIS、ANSI、GB、JB、HG等 | 連接形式 | 法蘭式、螺紋式(適用于1/2"～2") | 閥蓋形式 | 整體式 | 壓蓋型式 | 壓板壓緊式 | 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內件 執行機構 執行器型號 | WT、DZW、HQ、PSQ電動執行機構 | 主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | 防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 | 環境溫度：-25～+70℃、環境濕度：≤95% |

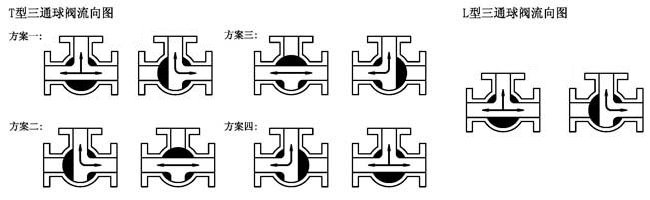

閥門控制方式 電動三通球閥分L型和T型，介質流通方向見下圖。L型電動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型電動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，電動三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
主要性能指標 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 允許壓差(MPa) | ≤ 公稱壓力 | 動作范圍 | 0～90° | 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | 基本誤差 | ±1% | 回差 | ±1% | 死區 | ≤1% |
主要零件材料 1 | 左閥體 | WCB、CF8、CF8M、CF3M |
| 2 | 右閥體 | WCB、CF8、CF8M、CF3M | 3 | 閥座 | PEFE、PPL、304、316 | 4 | 球體 | 2Cr13、304、316 | 5 | 閥桿 | 2Cr13、304、316 | 6 | 密封填料 | PTFE/柔性石墨 | 7 | 填料壓蓋 | WCB、CF8、CF8M、CF3M |

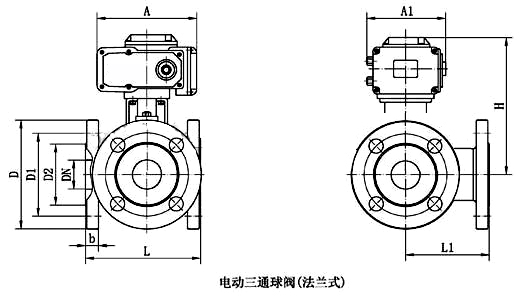

主要外形及連接尺寸
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 | H | 根據所配執行機構而定 | D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | b | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 24 | 24 | A、A1 | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
|
