產品概述 電動V型調節球閥由電子式電動執行機構和V型球閥組成，是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。V型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此電動V型調節球閥適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。電動V型調節球閥適用于兩位切斷、調節的場合，采用一體化結構，電動執行機構內置伺服系統，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。電動V型調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動V型調節球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。 主要特點 1、不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
2、具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
3、防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
4、當閥門關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。 主要技術參數 閥體 閥體形式 | 直通鑄造球型閥 | 公稱通徑 | DN25～400mm | 公稱壓力 | PN1.6、2.5、4.0、6.4 MPa | 法蘭標準 | GB、JB、HG、ANSI、JIS等 | 連接形式 | 對夾式、法蘭式 | 閥蓋形式 | 整體式 (適用溫度-45～+400℃) | 壓蓋型式 | 螺栓壓緊式 | 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內件 執行機構 執行器型號 | WT、DZW、HQ、PSQ | 主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC | 防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 | 環境溫度：-25～+70℃、環境濕度：≤95% |
主要性能指標 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 額定流量系數KV | 32 | 46 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 允許壓差(MPa) | ≤ 公稱壓力 | 動作范圍 | 0～90° | 泄露量Q | 軟密封VI級、硬密封IV級、符合ANSI B16.104標準 | 基本誤差 | ±1% | 回差 | ±1% | 死區 | ≤0.8% | 可調范圍 | 200：1 |
主要零件材料 1、2 | 底座、閥體 | WCB、CF8、CF8M、CF3M |
| 3 | 下軸套 | 銅/不銹鋼 | 4 | 壓圈 | 2Cr13、304、316、316L | 5 | 閥座 | PTFE、PPL、不銹鋼 | 6 | V型球體 | WCB、CF8、CF8M、CF3M (硬化處理) | 7 | 上閥軸 | 銅/不銹鋼 | 8 | 閥桿 | 2Cr13、304、316、316L | 9 | 填料 | V型聚四氟乙烯填料、石墨填料 | 10 | 填料壓套 | 2Cr13、304、316、316L | 11 | 壓板 | WCB、CF8、CF8M、CF3M |

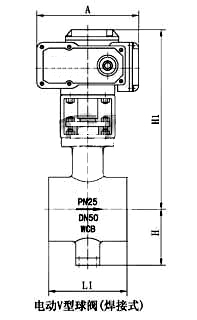

主要外形及連接尺寸
公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 | L1 | 62 | 62 | 62 | 75 | 80 | 100 | 115 | 130 | 160 | 200 | 240 | 334 | H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 | H1 | 根據所配執行機構而定 | D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | b | 16 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 28 | A | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
|
