用途 氣動衛生蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。
主要特點
1 、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2 、操力矩小，操作方便，省力靈巧。
3 、可以任何位置安裝，維修方便。
4 、密封材料耐老化、耐腐蝕，使用壽命長等特點。 采用標準 設計標準： GB/T2238-1989
法蘭連接尺寸 :GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度 :GB/T12221-1989
壓力試驗 :GB/T13927-1992;JB/T9092-1999 執行機構 采用新型系列 AT 型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列 AW 型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1 、齒輪式雙活塞，輸出力矩大，體積小。
2 、氣缸選用鋁金材料，重量輕、外形美觀。
3 、可在頂部、底部安裝手動操作機構。
4 、齒條式連接可調節開啟角度、額定流量。
5 、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6 、 IS05211 標準連接為產品的安裝更換提供了方便。
7 、兩端調的節螺釘可使標準產品在 0° 和 90° 有 ±4° 的可調范圍。確保與閥門的同步精度。 附件的選項 根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構： HVSD 手操機構 主要技術參數 公稱通徑 | DN （ mm ） | 15 ～ 150 | 公稱壓力 | PN （ MPa ） | 0.6 | 1.0 | 1.6 | 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 密封試驗 | 0.66 | 1.1 | 1.76 | 氣密封試驗 | 0.6 | 0.6 | 0.6 | 適用介質 | 空氣、水、蒸汽、油品等。 | 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | 連接方式 | 快裝式、卡箍式、外螺紋、焊接式等 |
主要零件材質 零件名稱 | 材料 | 閥體 | 304 、 316 、 316L | 蝶板 | 304 、 316 、 316L | 密封圈 | 硅橡膠、氟橡膠、聚四氟 | 閥桿 | 304 、 316 、 316L | 填料 | 硅橡膠、氟橡膠、聚四氟 |
密封材料選用和適用溫度 材料品種 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 | 英語簡稱 | PTFE | SI | VITON | NR | PA | 型號代號 | F 或 XC 、 JC | XD 或 JD | XE 或 JE | X1 | N | 耐最高溫度 | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ | 耐最低溫度 | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ | 適用工作溫度 | -30~+ 150℃ | -70~+ 150℃ | -23~+ 150℃ | -20~+ 85℃ | -30~+ 93℃ |

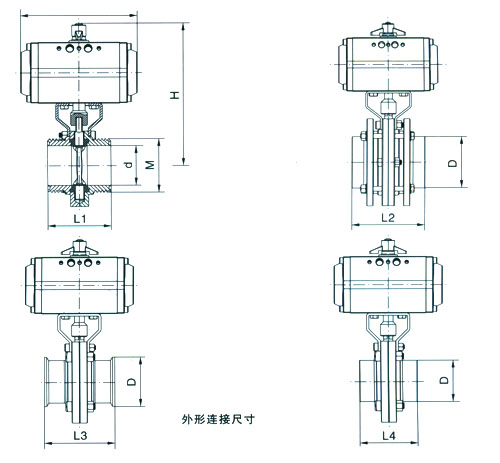

外形尺寸
通徑 | HVWD621× | HVWD676× | HVWD681× | HVWD661× | L0 | H | 執行器型號
(雙作用式) | ISO | GB | M | L1 | L2 | D | L3 | D | L4 | D | in | mm | ISO | GB | ISO | GB | ISO | GB | ISO | GB | 1/2 | 15 | | | | | | | | | | | | | 104 | | GTD40 | 3/4 | 20 | | | | | | | | | | | | | 104 | | GTD40 | 1 | 25 | 52×1/6 | 46×3 | 97 | 123 | | | | 66 | 50.5 | | | | 140 | 165 | GTD52 | 11/4 | 32 | 58×1/6 | 55×3 | 97 | 133 | | | | 70 | 50.5 | | | | 140 | 172 | GTD52 | 11/2 | 40 | 65×1/6 | 60×3 | 105 | 133 | 102 | 50.8 | 45 | 76 | 64 | 50 | 50.8 | 45 | 140 | 180 | GTD52 | 2 | 50 | 78×1/6 | 70×4 | 105 | 133 | 106 | 63.5 | 57 | 80 | 77.5 | 50 | 63.5 | 57 | 164 | 198 | GTD65 | 21/2 | 65 | 95×1/6 | 95×4 | 109 | 133 | 108 | 76.3 | 76 | 84 | 91 | 50 | 76.3 | 76 | 164 | 217 | GTD65 | 3 | 80 | 110×1/4 | 105×4 | 145 | 143 | 120 | 89.1 | 89 | 90 | 106 | 60 | 89.1 | 89 | 164 | 227 | GTD65 | 4 | 100 | 130×1/4 | 125×5 | 154 | 147 | 120 | 114.3 | 108 | 104 | 119 | 64 | 114.3 | 108 | 190 | 275 | GTD80 | 5 | 125 | | | | | 132 | | 133 | | | 112 | | 133 | 190 | 295 | GTD80 | 6 | 150 | | | | | 150 | | 159 | | | 124 | | 159 | 21O | 320 | GTD90 |
|
