產品概述 氣動浮動式球閥是由雙(單)作用氣動活塞式執行器和浮動球閥組成。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動浮動式球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，以實現全開——全閉的動作，氣動浮動式球閥按其密封性能可分軟密封閥座及金屬密封閥座。軟密封閥座適用于溫度≤260°的場合，金屬硬密封閥座適用于溫度≤500°的場合。氣動浮動式球閥具有結構緊湊、體積小、行可靠、密封性好、維修容易等特點。氣動開關球閥廣泛的應用于石油、化工、輕工、制藥、造紙等工業自動控制系統中。 主要技術參數 閥體 閥體形式 | 直通鑄造球型閥 | 公稱通徑 | DN15～300mm | 公稱壓力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K | 法蘭標準 | JIS、ANSI、GB、JB、HG等 | 連接形式 | 法蘭式、螺紋式、焊接式 | 閥蓋形式 | 整體式 | 壓蓋型式 | 螺栓壓緊式 | 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
閥內件 執行機構 執行器型號 | GT、AT、AW系列單雙作用氣動執行器 | 供氣壓力 | 0.4～0.7MPa | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | 環境溫度 | -30～+70℃ | 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) | 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
流量系數Kv 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
主要性能規范 試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級(class) | JIS(K) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | 強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 | 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 | 氣密試驗 | 0.4～0.7MPa |
主要零件材料 1 | 左閥體 | WCB、CF8、CF8M、CF3M |
| 2 | 右閥體 | WCB、CF8、CF8M、CF3M | 3 | 閥座 | PEFE、PPL、304、316 | 4 | 球體 | 2Cr13、304、316 | 5 | 閥桿 | 2Cr13、304、316 | 6 | 密封填料 | PTFE/柔性石墨 | 7 | 填料壓蓋 | WCB、CF8、CF8M、CF3M |

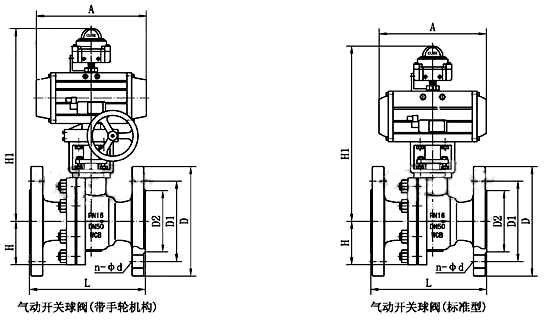

主要外形及連接尺寸
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 | H1 | 根據所配執行機構而定 | D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | A、A1 | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
|
